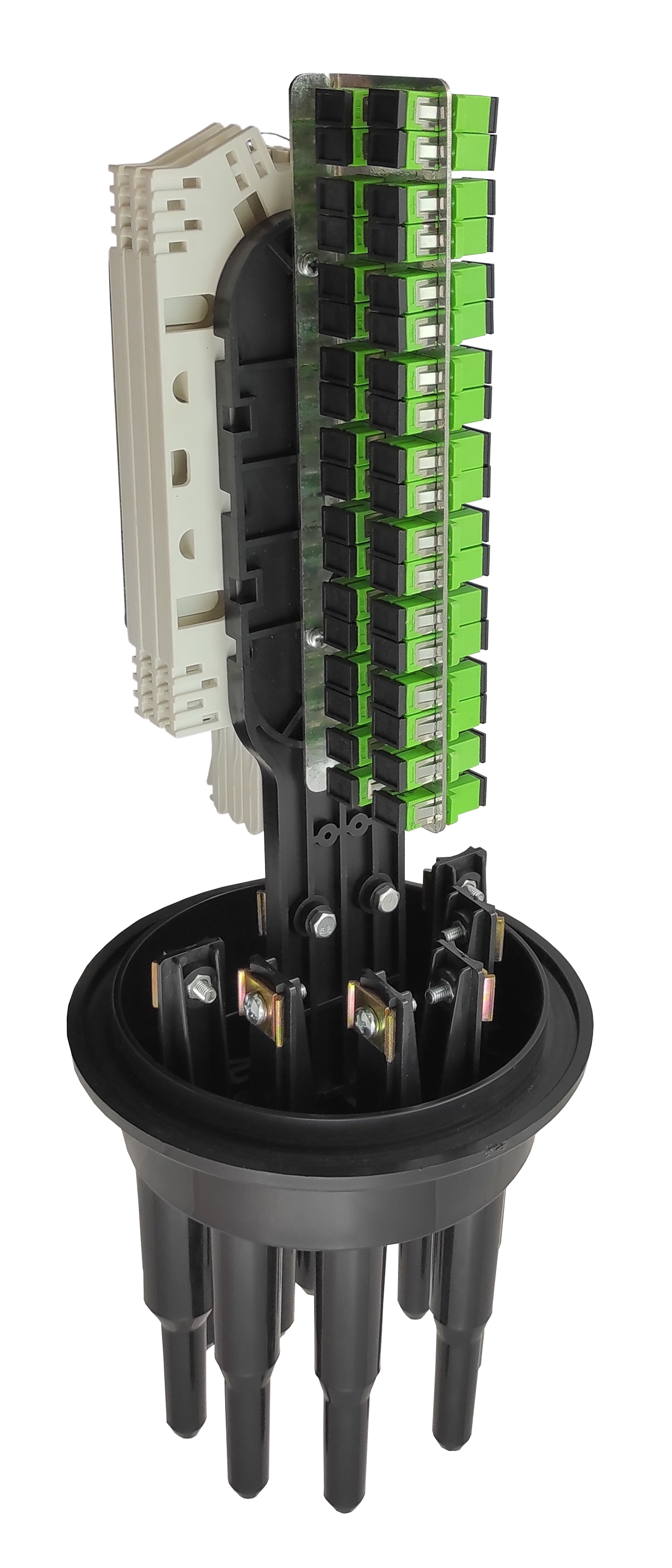

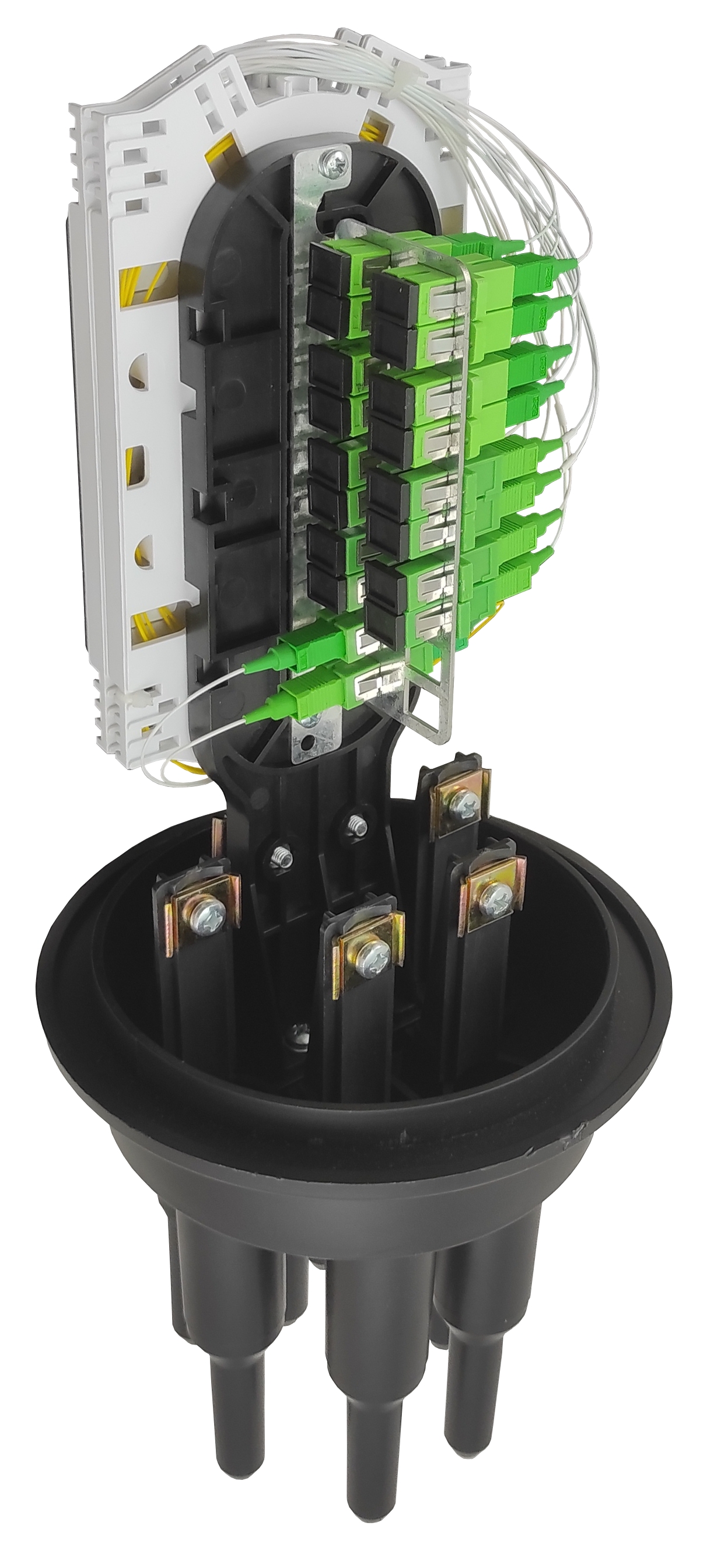

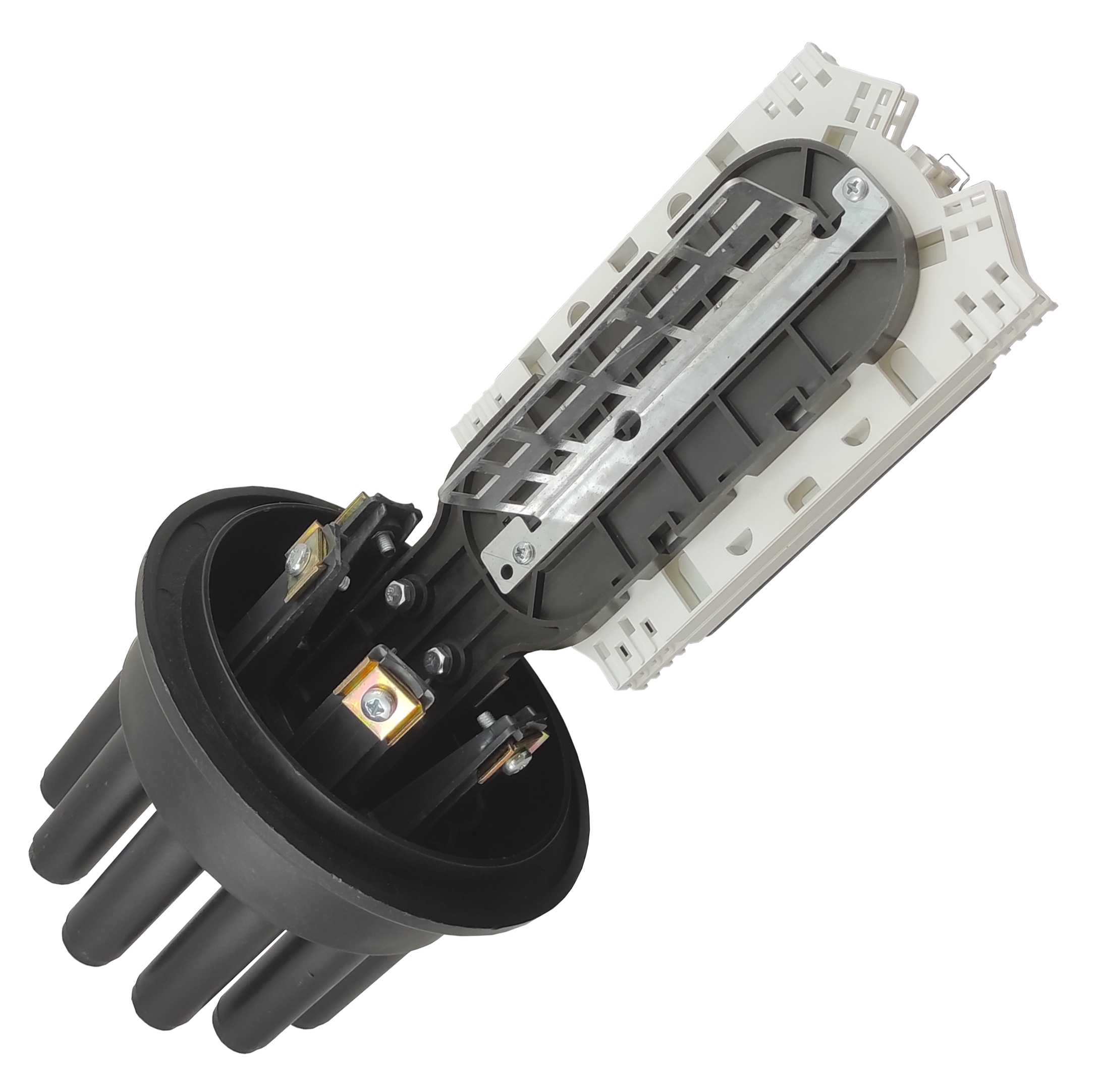

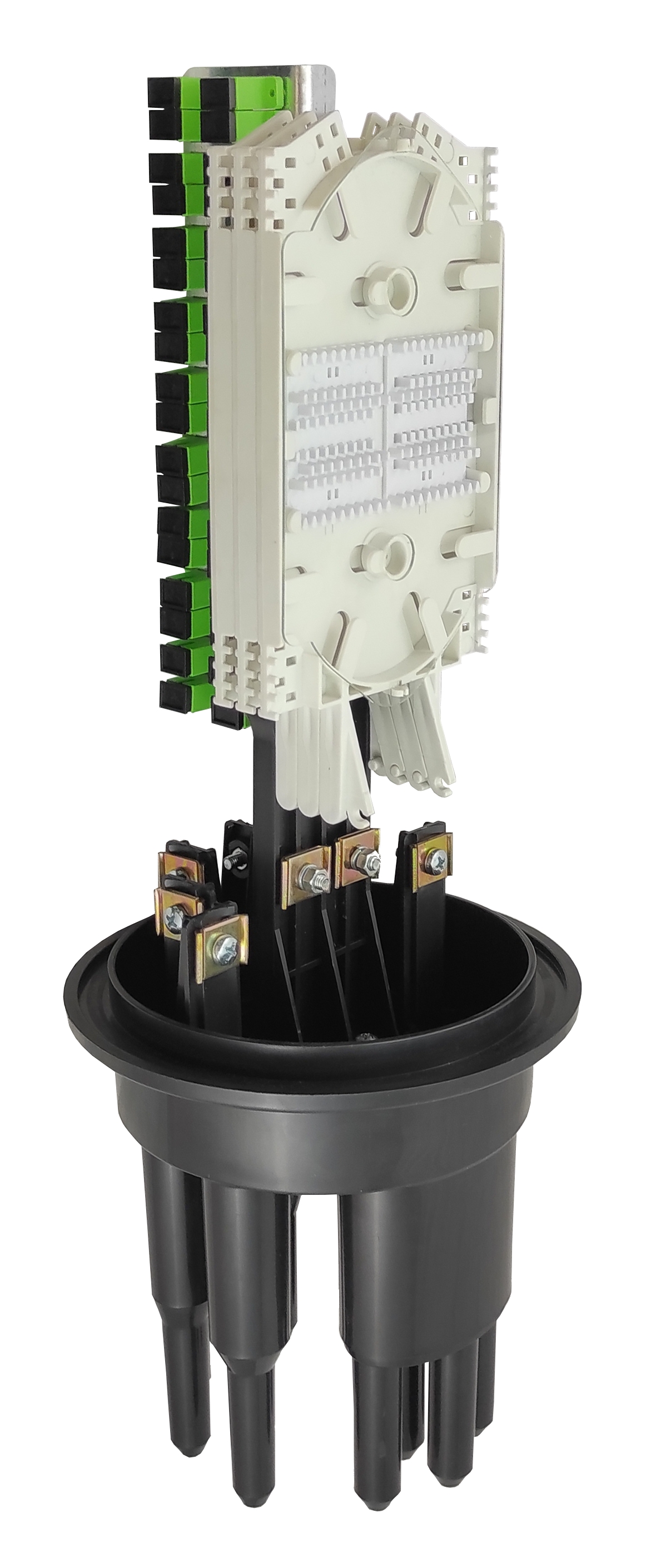

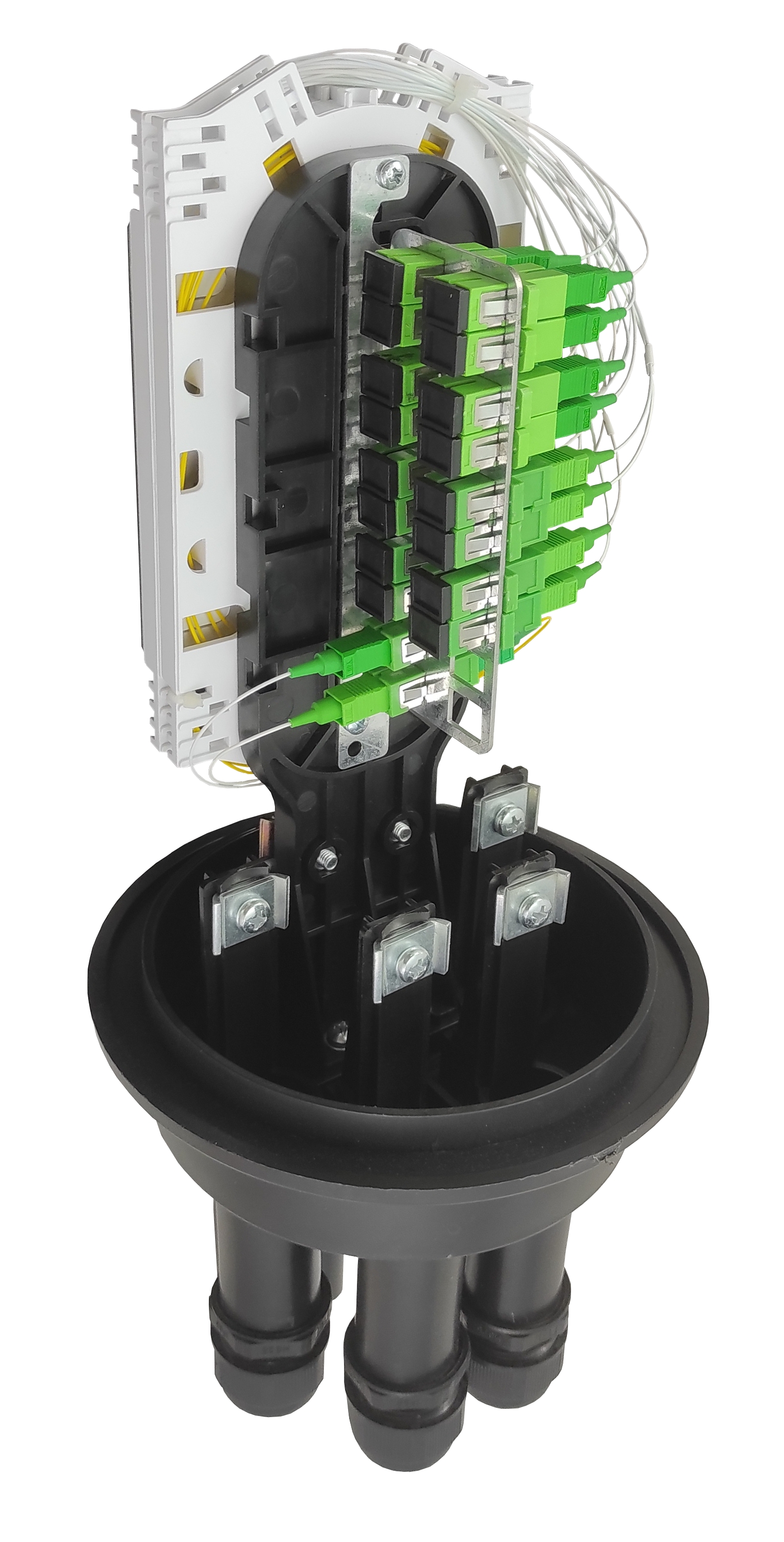

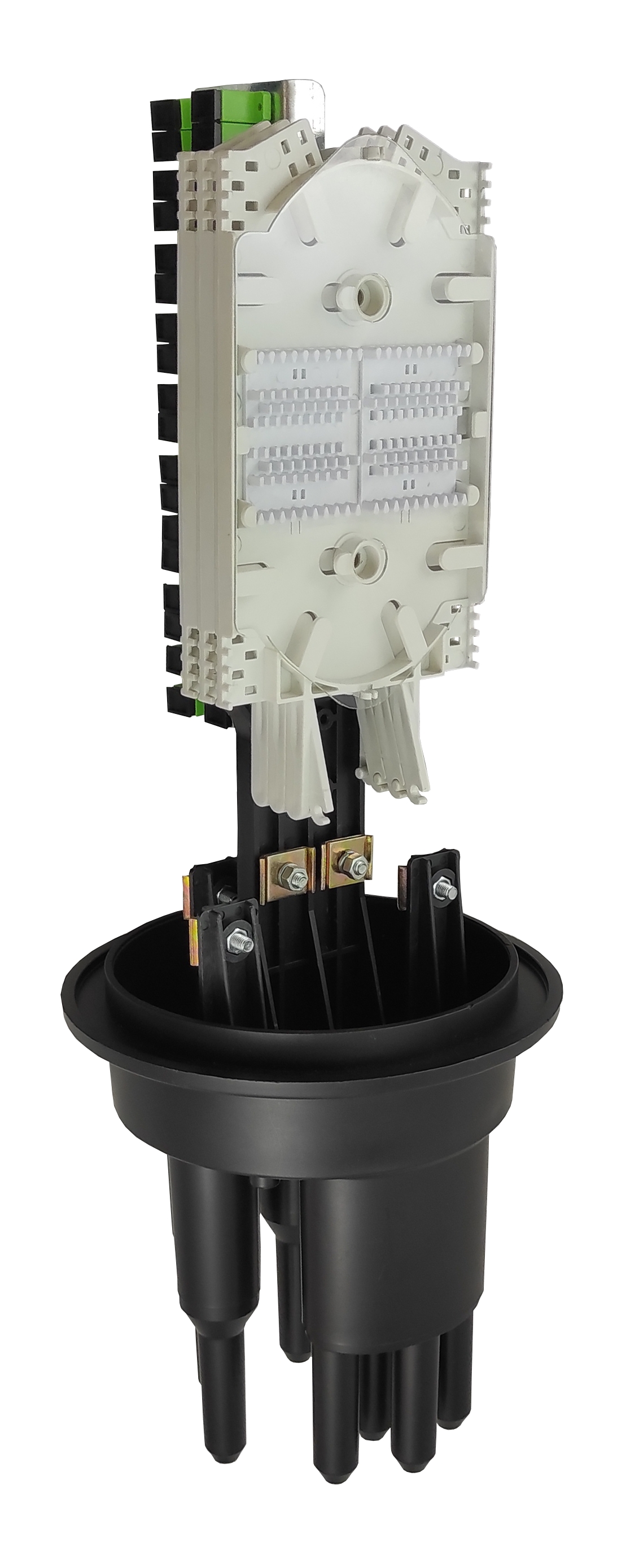

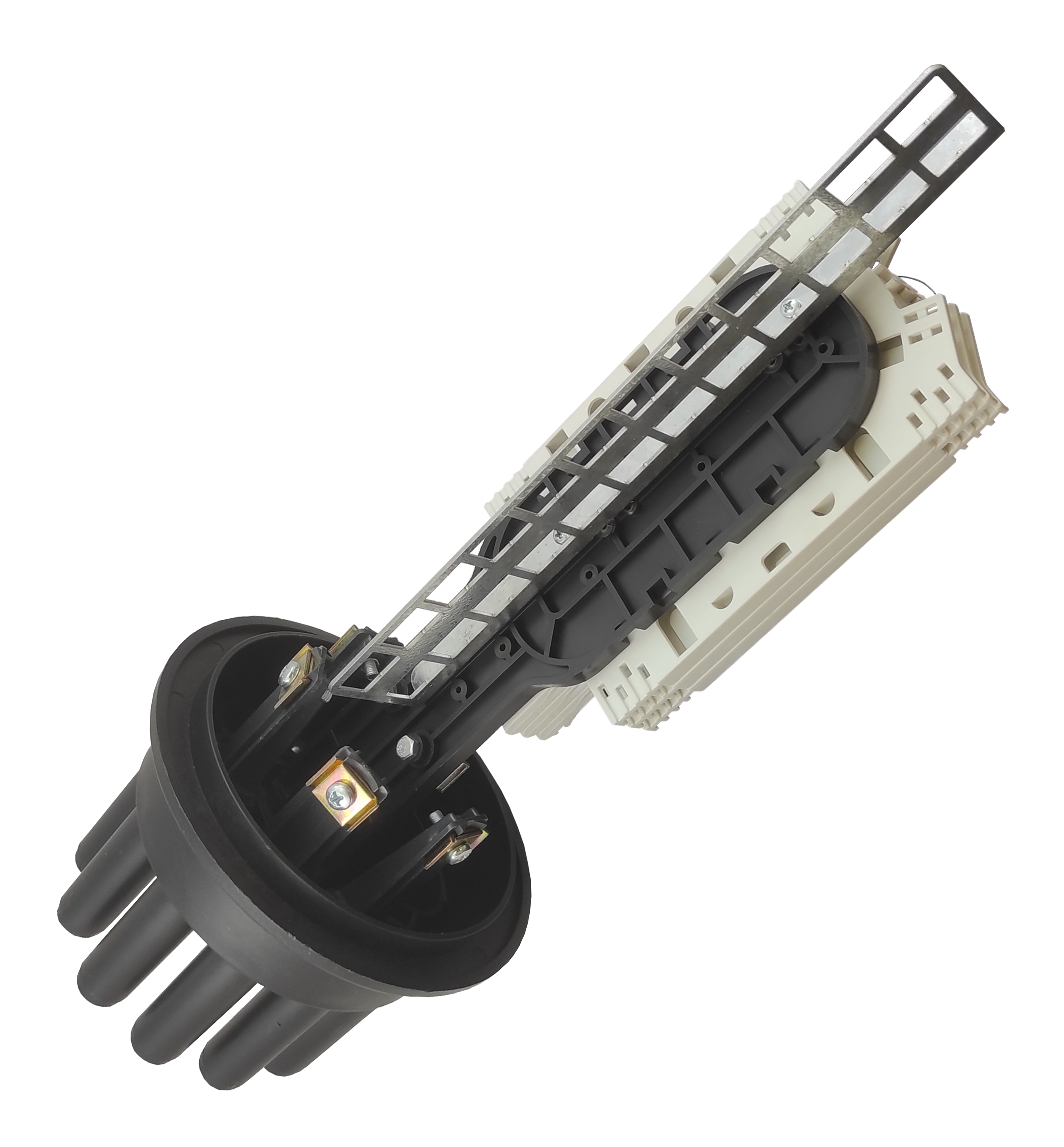

Кросс-муфты ОКМ (Оптическая Кросс-Муфта) от VoLSip представляют собой специализированные защитные устройства, предназначенные для прямой и разветвительной сварки оптических кабелей, а также для одновременного подключения и коммутации абонентских дроп-кабелей. Они выпускаются в герметичных корпусах из ударопрочного полипропилена и надежно работают в экстремальных условиях от -60 °С до +70 °С.
Ниже приведена подробная расшифровка сложной инженерной номенклатуры и детальное описание внутреннего устройства кросс-муфт ОКМ.
Номенклатурный код кросс-муфты строится по строгому цифровому алгоритму, где каждая группа букв и чисел отвечает за конкретный физический или технический параметр.

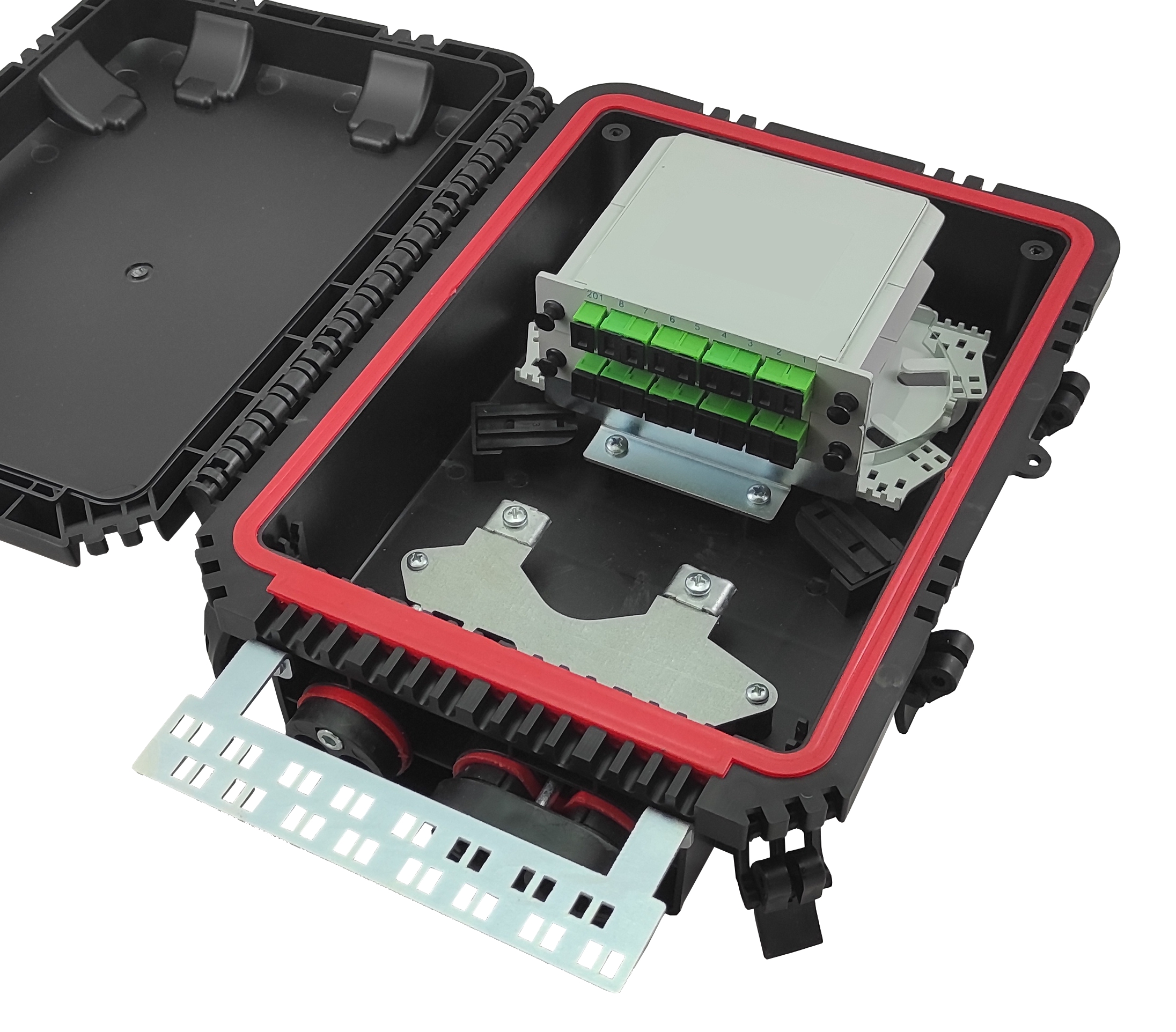

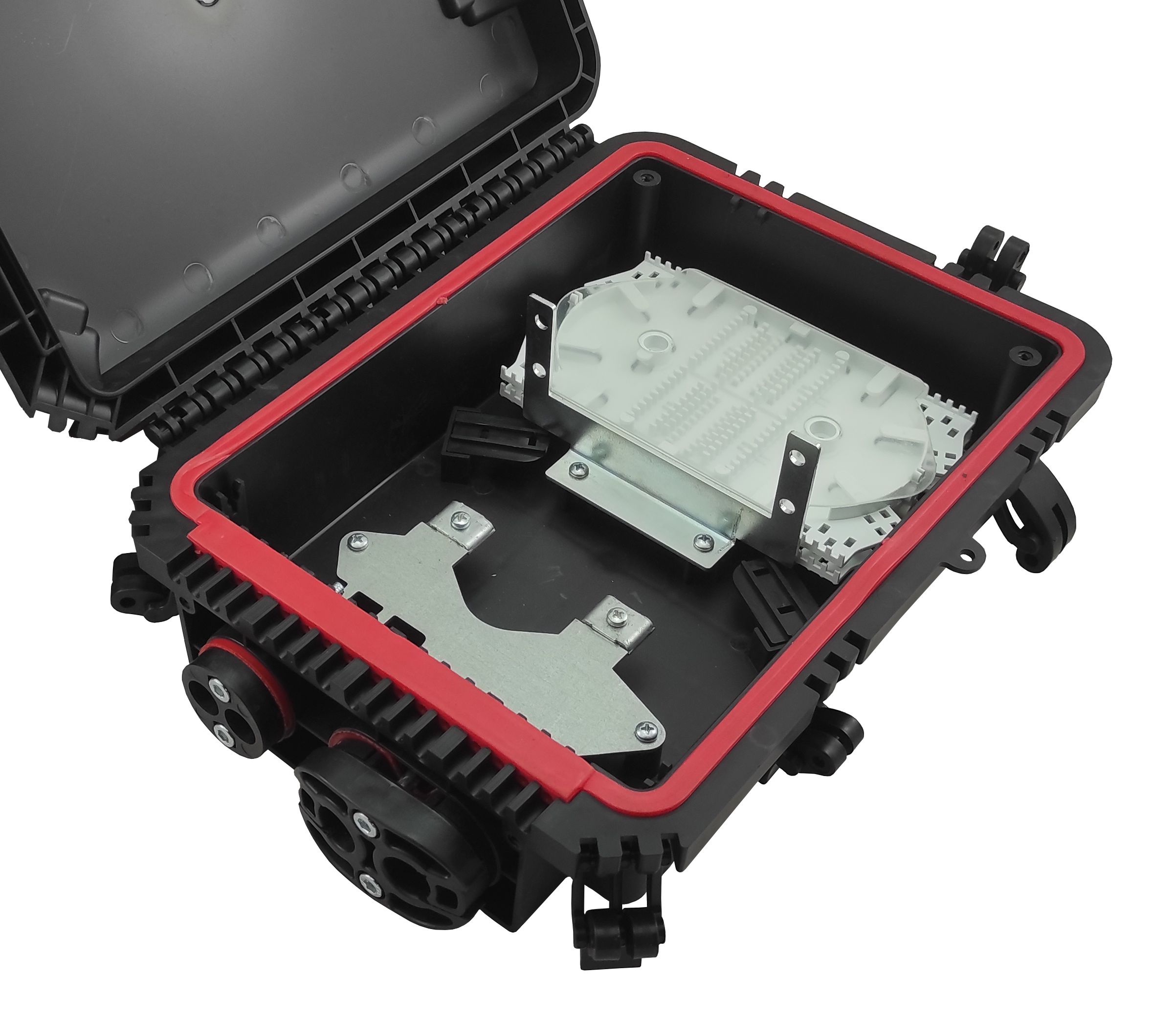

Разберем структуру кода на примере популярной модели ОКМ-3223-16SC-164-М-36К:
| Элемент кода | Значение в примере | Что означает данный параметр |
|---|---|---|
| Серия изделия | ОКМ | Оптическая кросс-муфта (модификация со встроенным коммутационным полем под адаптеры). |
| Форм-фактор / Габариты | 3223 | Указывает на геометрический тип оголовника и внешние габариты корпуса (высота/диаметр). |
| Емкость кросс-панели | 16SC | Встроенная кросс-панель рассчитана на 16 абонентских портов с оптическими адаптерами типа SC. |
| Конфигурация вводов | 164 | Количество доступных портов: 16 выделенных выводов под абонентские drop-кабели и 4 ввода под магистральные кабели. |
| Герметизация магистрали | М | Используется механический тип герметизации магистральных вводов (патрубки с резьбовыми прижимными гайками). |

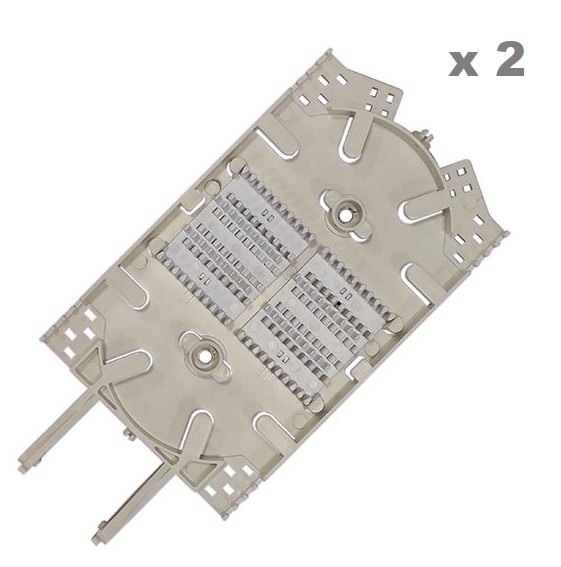

| Емкость сплайс-кассеты | 36К | Внутри установлена сплайс-кассета с максимальной емкостью до 36 оптических сварок (волокон). |

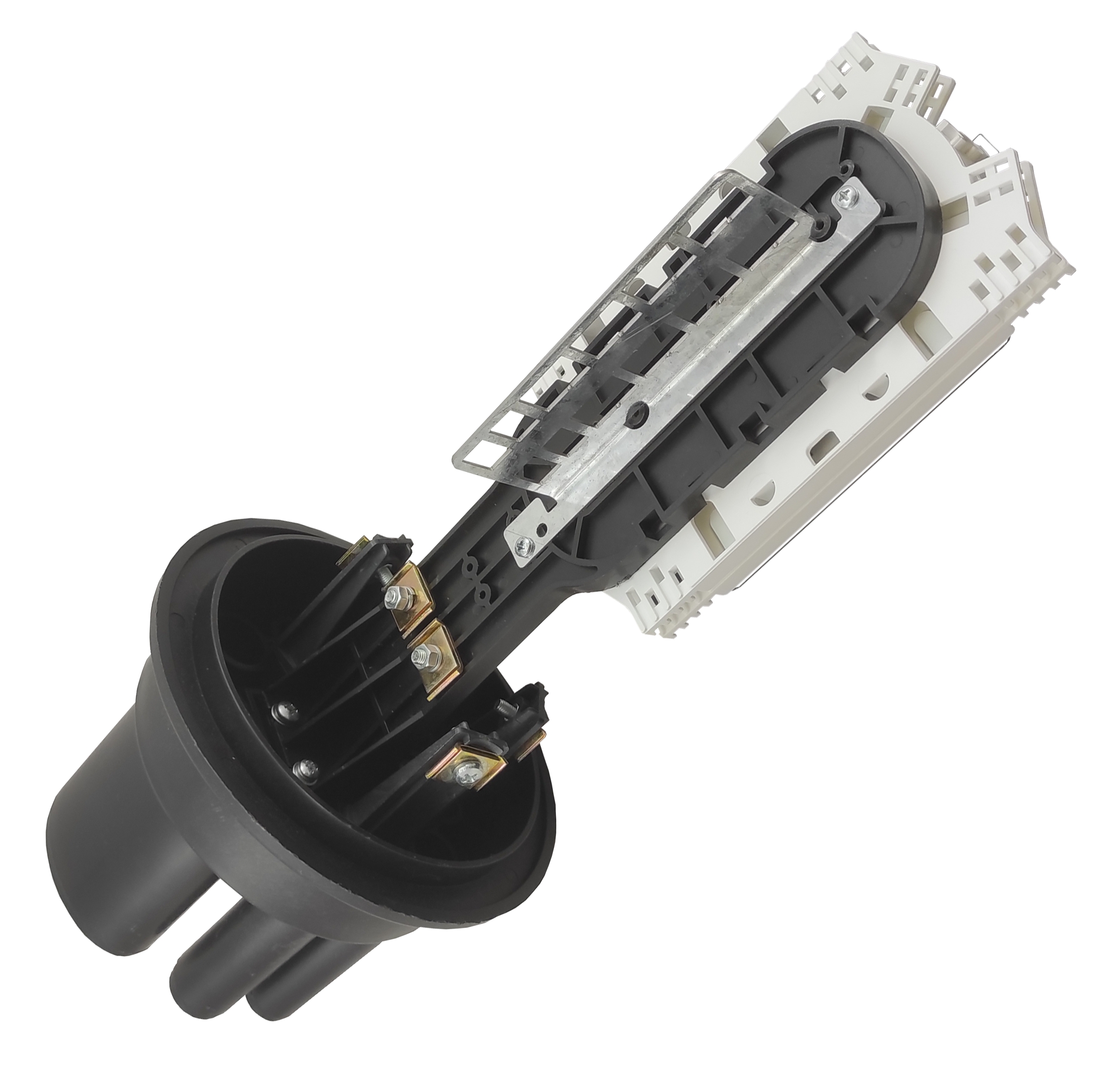

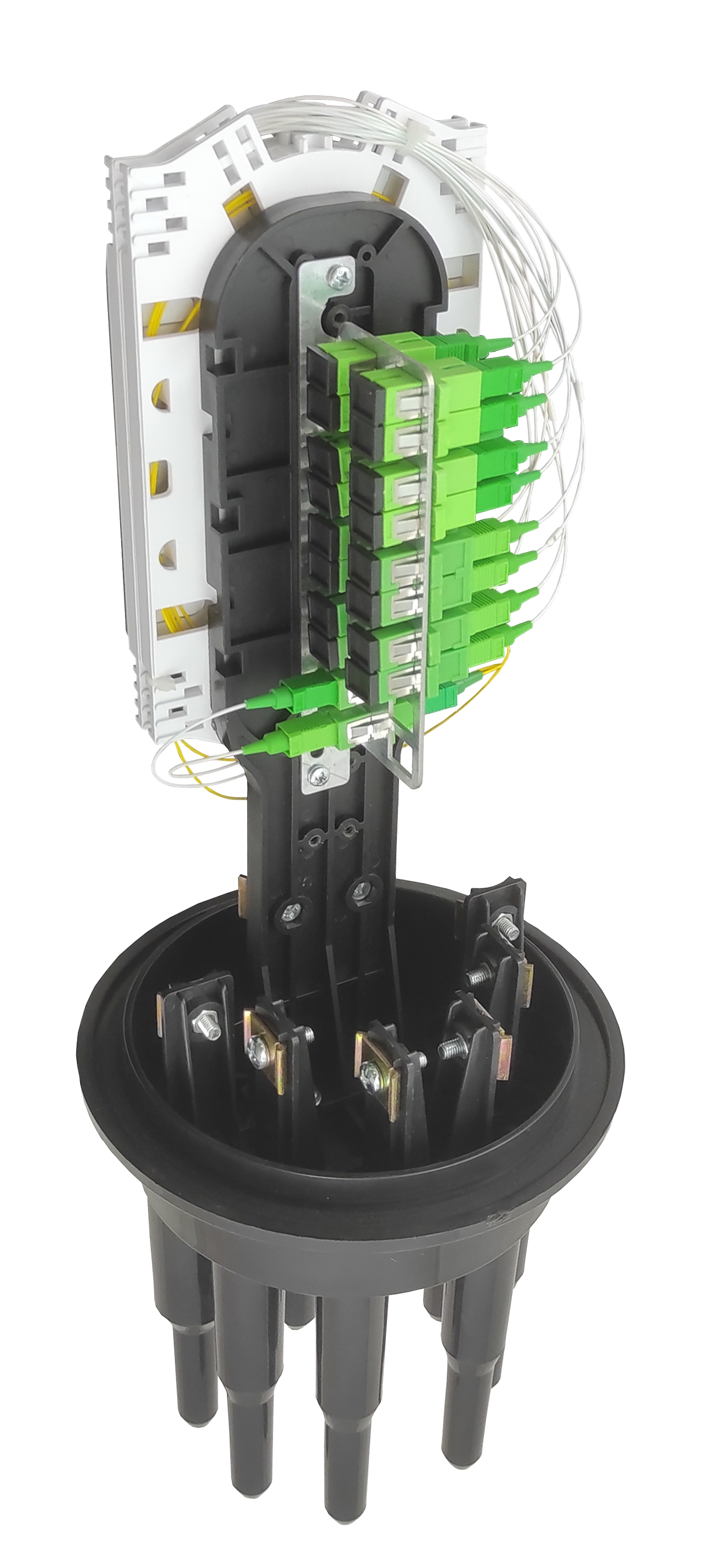

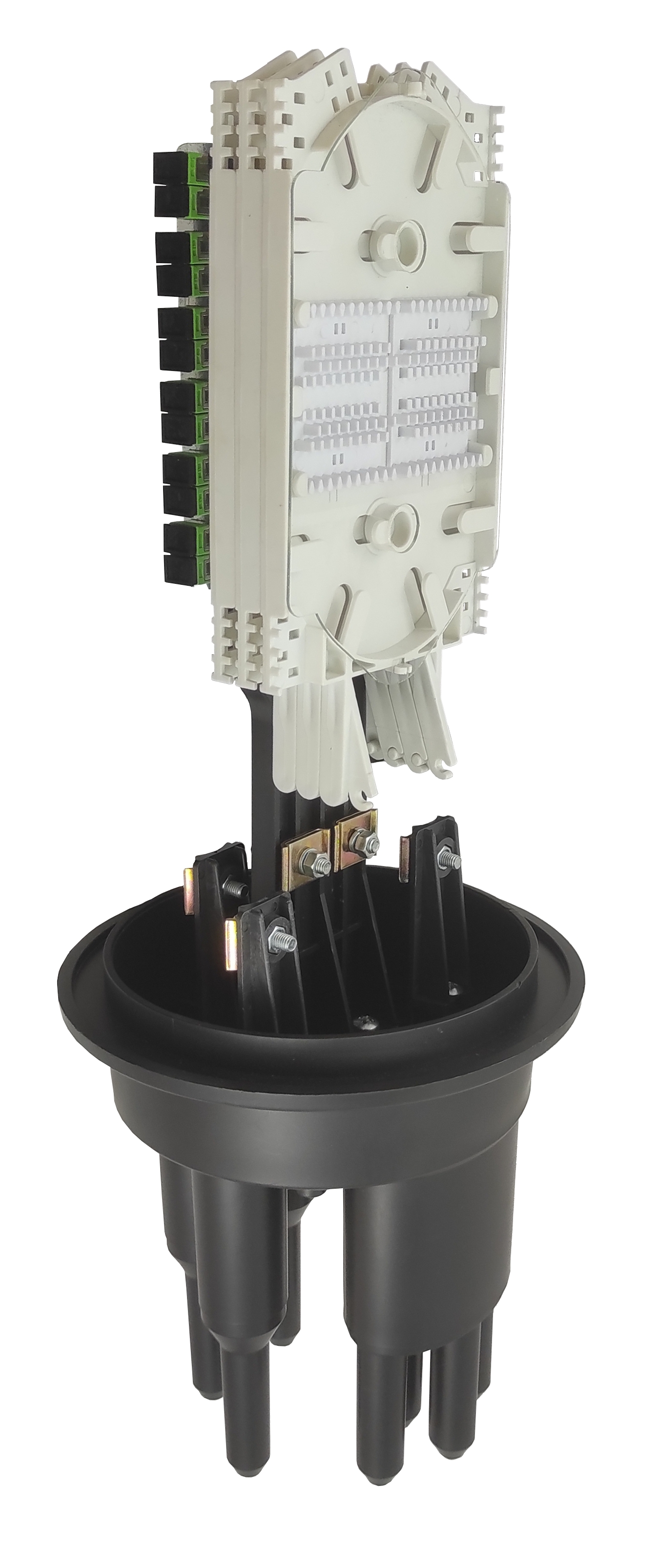

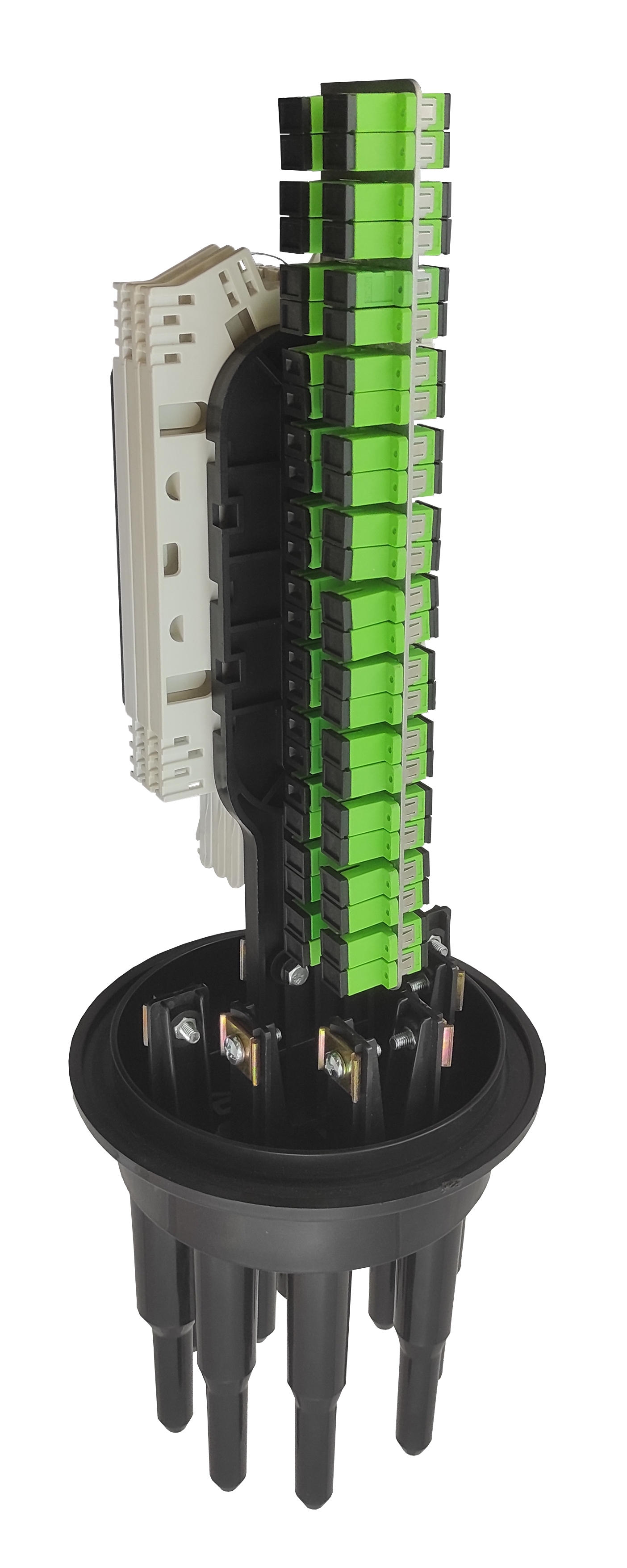

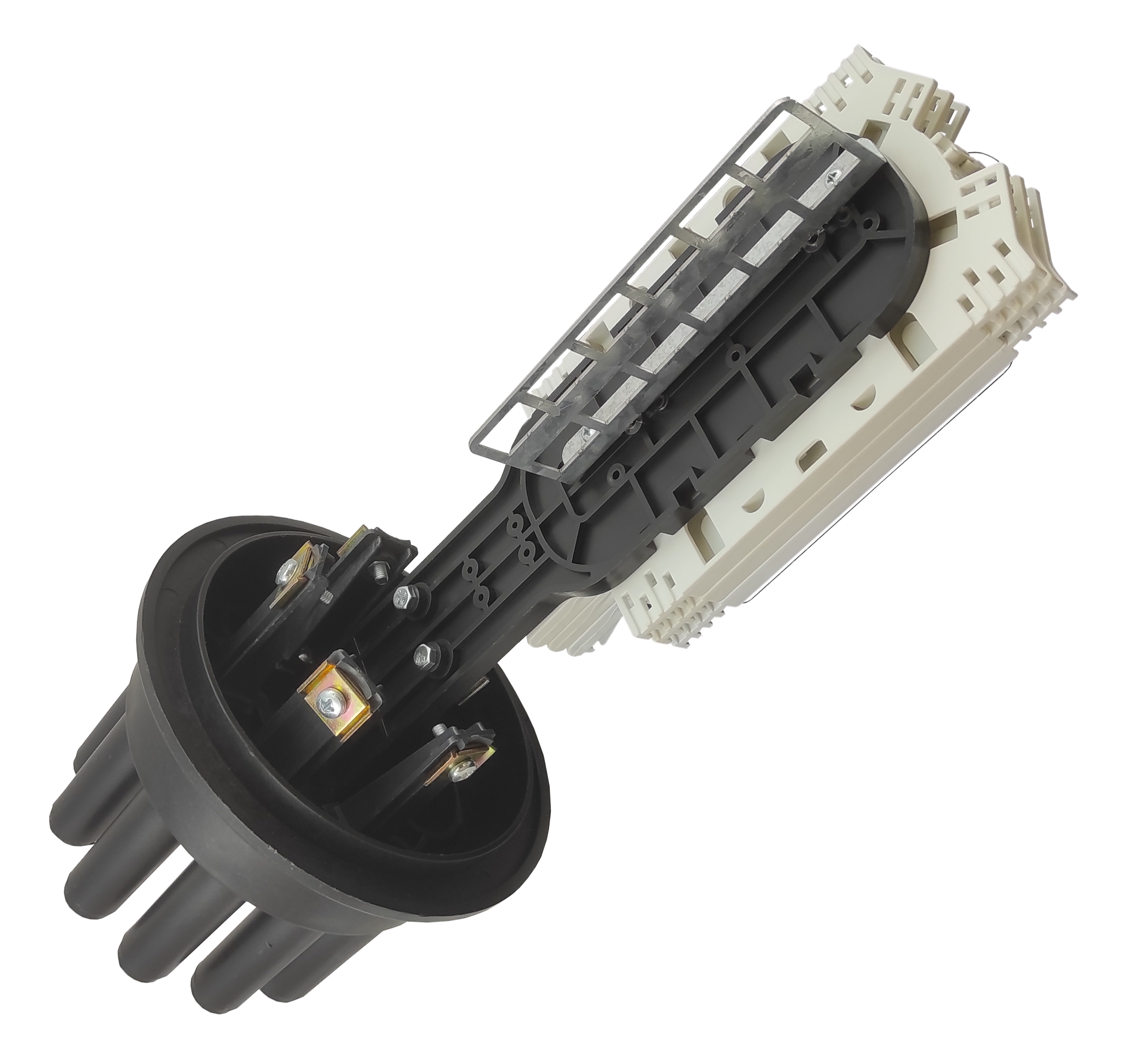

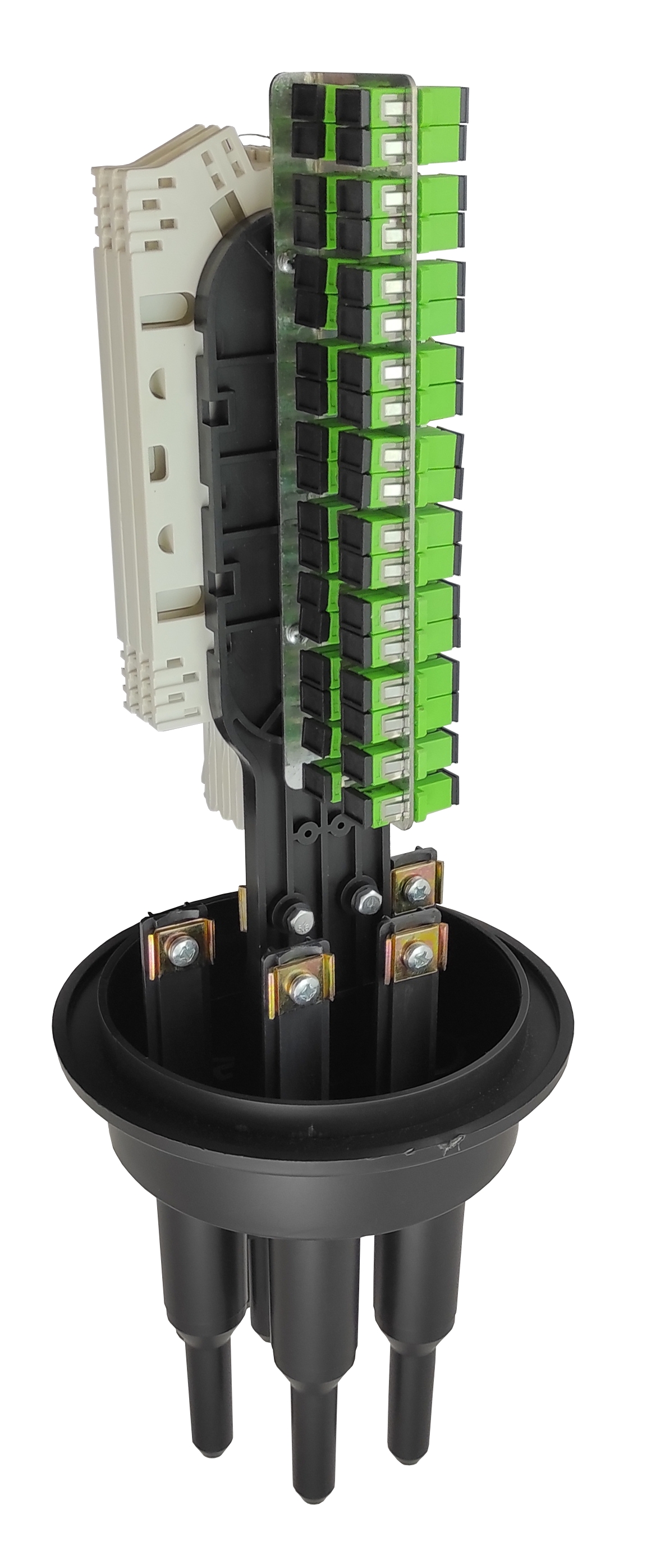

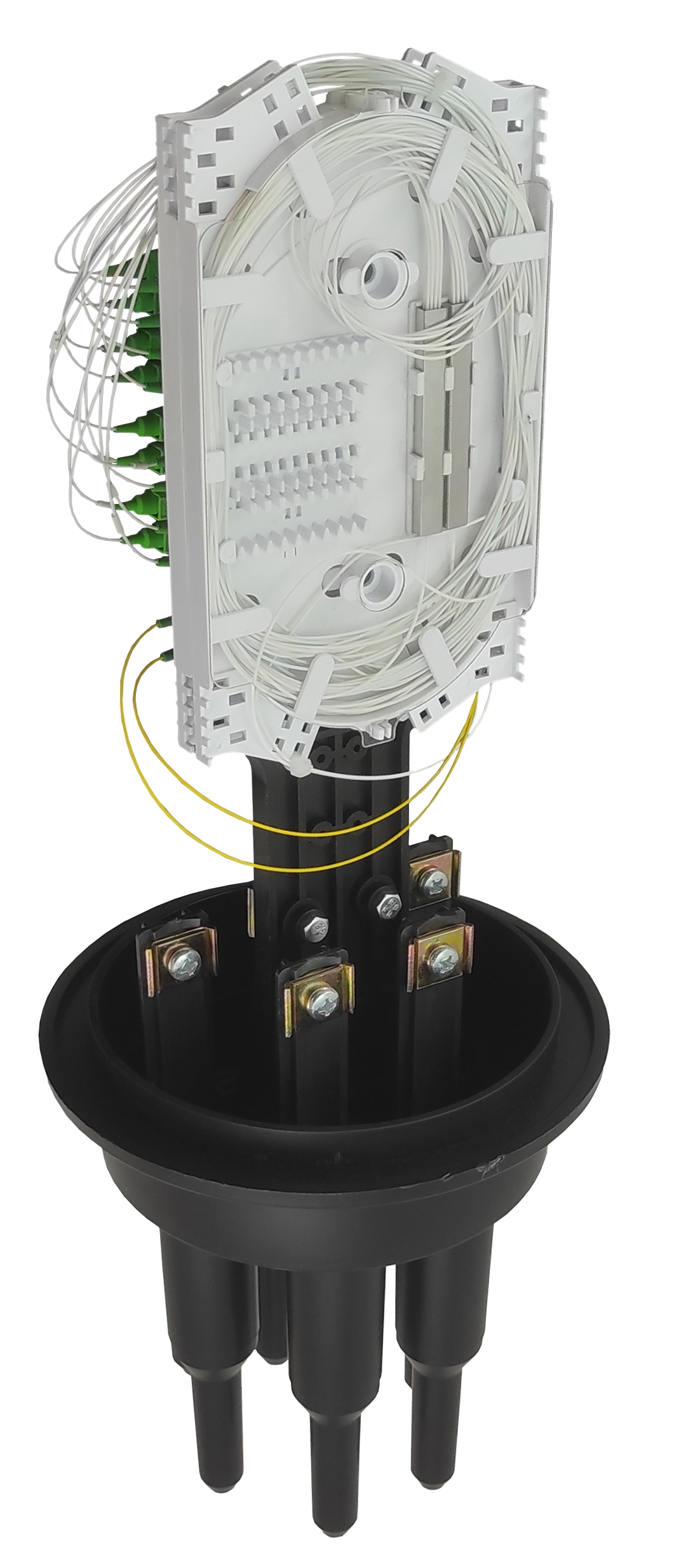

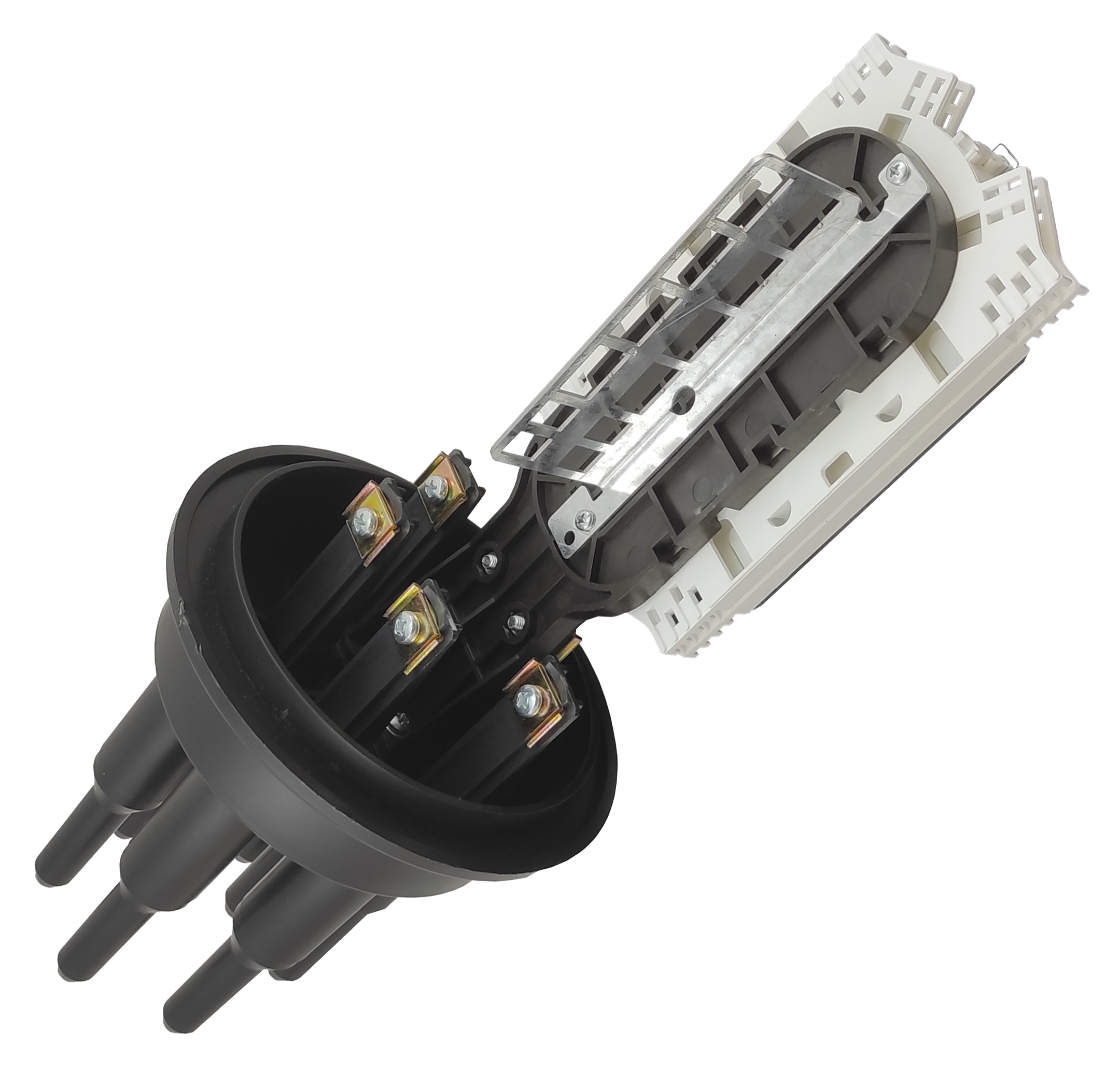

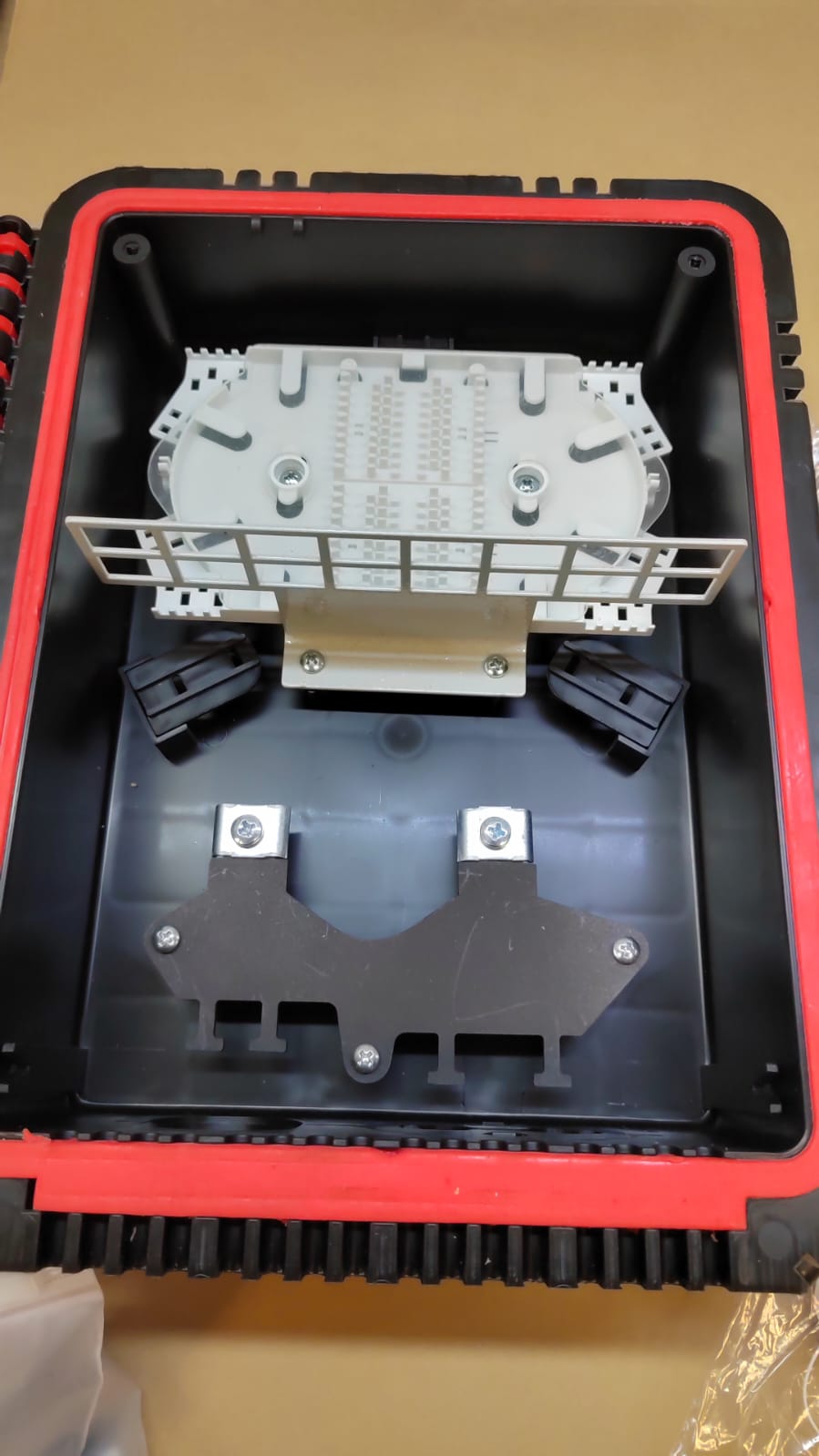

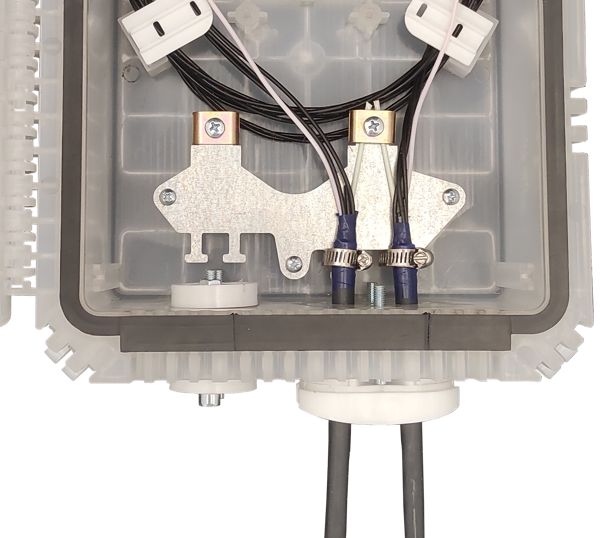

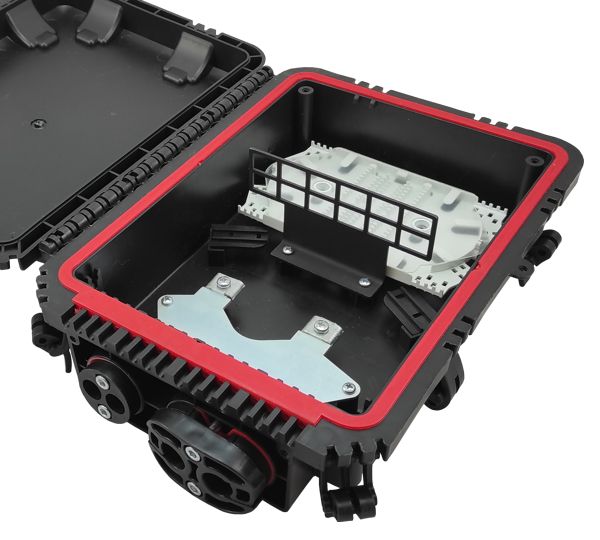

Внутреннее пространство кросс-муфты ОКМ специально зонировано для разделения магистральных волокон и абонентских подключений. Оно включает в себя следующие ключевые узлы:
